泉州二次压降负载测试仪当进行低压计量表计直接从CT一次侧取样进行电表校验时，用来输入计量表计所接的电流互感器比值，才能完成正常的校验；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。电表常数 — 指被测表的标准电能脉冲常数，输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。设定圈数 — 指校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。接线方式 — 指被测表计的类型，包括：三线有功、三线无功、四线有功、四线无功四种方式，用【←】、【→】键进行切换；输入方式 — 指被测表脉冲取样方式，包括：脉冲（光电）方式和手动方式两种，用【←】、【→】键进行切换；注意，用不同的脉冲取样方式时一定要将本参数设置为与之相应的方式，否则测试可能不正常；电流输入 — 指电流的取样方式以及不同取样方式下电流量程的选择，用【←】、【→】键进行切换；共包括：5A【内部CT】、5A【小钳】、25A【小钳】、100A【中钳】、500A【中钳】、400A【大钳】、2000A【大钳】7种方式，其中5A【内部CT】指内置电流互感器输入方式，此种方式精度高，但在现场时电流接入比较麻烦，一般在试验室采用此种方式；其它6中带钳的指钳形互感器输入方式，本仪器共支持3种钳表的使用，标准配置为小钳表（开口圆形，直径为8毫米，可选择5A和25A两种档位），第二种为中型钳表（开口圆形，直径为50毫米，可选择100A和500A两种档位），第三种为大型钳表（开口长园形，长端为125毫米，宽50毫米），钳表方式的优点是现场接入方便，不需断开电流回路，但精度较低。表号 — 人为输入编号用于区分被试品结果，以便在查阅时不会将多组结果混淆，表号可为数字或字母，多输入12位。

<泉州>天正华意电气设备有限公司 二次压降测量仪厂家直供

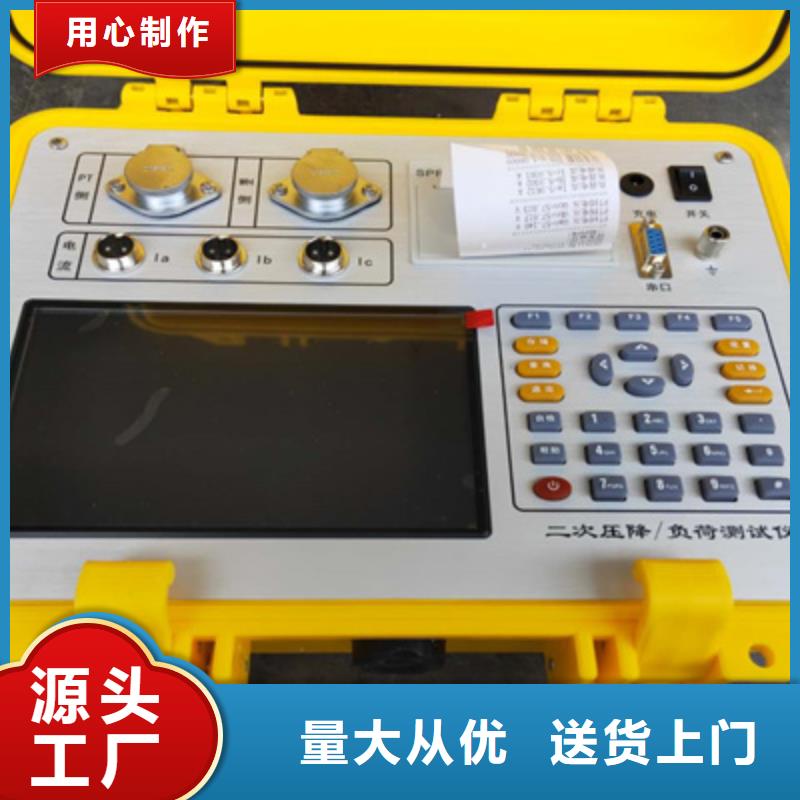

泉州二次压降负载测试仪多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。一、功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。

<泉州>天正华意电气设备有限公司 二次压降测量仪厂家直供

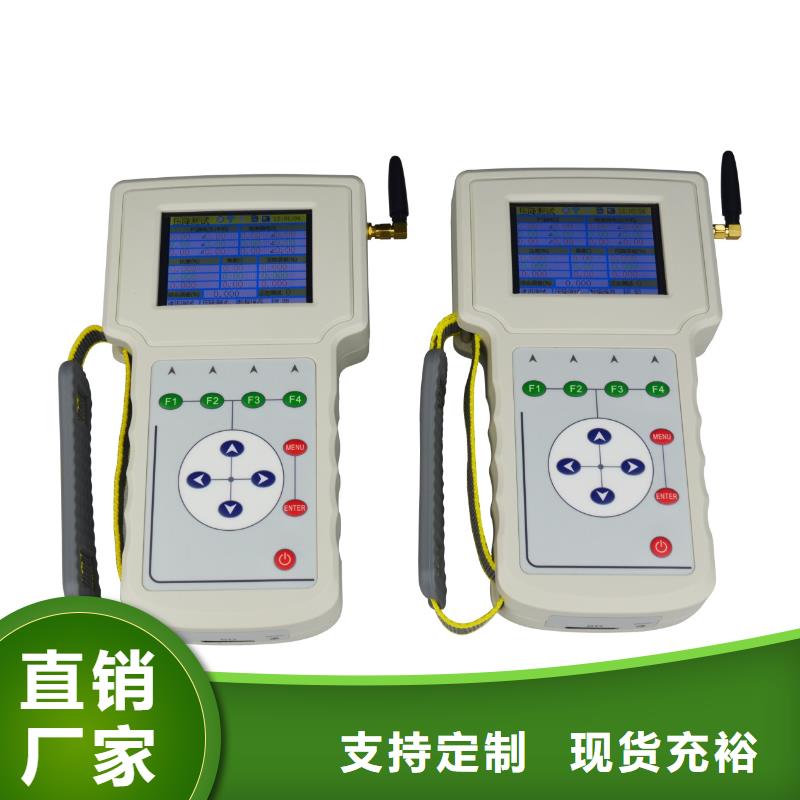

泉州二次压降负载测试仪、SD卡插拔SD卡插入在仪表下侧写有SD卡的位置，将SD卡有铜触电的一面朝下，轻轻插入，用大拇指的指甲向内顶SD卡，在SD卡正好没入卡槽，并听到微弱的“嗒”声后，标示SD卡插入完成。SD卡拔出用大拇指的指甲相内顶SD卡，在听到微弱的“嗒”声后，将手指移开，SD卡会自动从插槽弹出，再将SD卡从仪表取出。开机状态下插拔插拔的方法与上面讲的相同。在SD卡插入之前，仪表的SD卡图标显示为 ，表示仪表没有检测到SD卡，当SD卡插入后大约1秒钟，仪表的SD卡图标会变为，表示仪表已经检测到SD卡。4、使用外接DC电源仪表处于开机或关机状态都可以使用外接DC电源，开机状态下，使用外接DC电源可以给仪表供电的同时，给电池充电。仪表关机状态下，使用外接DC电源则只给电池供电。充电状态下，仪表电源插孔旁的发光二极管常亮。接入DC电源将电源线的一端插入仪表下部标有DC 5V的插孔，将电源线的另一端插入交流插座。断开DC电源将电源线连接交流插座的一端拔出。将电源线插入仪表的另一端拔出。5、测量功能的选择仪表所具有的功能如图1所示，三相伏安表，压降测试(PT端)，压降测试(电表端)历史记录，系统设置。仪表开机后，进入“主菜单”页面。在“主菜单”页面下使用←，→方向键选择功能，再按ENTER键进入该功能。6、界面导览下面以“三相伏安”功能中的页面为例进行说明，如图2所示。功能指示图2中界面左上角的“三相伏安”表示当前处在何种测量功能。

<泉州>天正华意电气设备有限公司 二次压降测量仪厂家直供
<泉州>天正华意电气设备有限公司 二次压降测量仪厂家直供

泉州二次压降负载测试仪液晶界面主机液晶显示界面共十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。1．主菜单屏开机进入主菜单，主菜单图四所示：图三 主菜单主菜单共有十个可选项，分别为：参数设置、三线自校、三线压降、四线自校、四线压降、三线PT负荷、四线PT负荷、单相CT负荷、历史数据、频谱分析。当光标指向哪一个功能选项时，哪个选项的文字就变为反白显示，屏幕下面的蓝条会出现此选项的相关功能说明。图三界面中选中项为‘参数设置’功能，按上下键可改变光标指向的选项。此时，按键进入选中的功能显示屏。屏幕右上角显示系统时间和此产品的编号及生产日期，右下角显示电池电量。2．参数设置屏参数设置屏共有五项参数可设：试品编号、当前温度、当前湿度、设置日期、设置时间。试品编号，被测装置的编号，在查阅历史记录的时候可作为区别；选中需要设置的参数项，按键进入设置状态，输入完毕后，按键完成设置。如：当前时间为2012年12月9日10时5分20秒，则选择‘设置日期’、按键、输入、按键，再选择‘设置时间’、按键、输入100520、按键确认完成时间设置。3．三线自校屏三线自校功能是在进行三相三线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘三线自校’功能后，按键进入‘三线压降自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图四所示），计够60次后测试完毕，显示自校测试结果（如图五所示）。

泉州二次压降负载测试仪我公司二次压降及负荷测试仪具有下列功能⑴　可以实现三相三线，三相四线、单相全自动测量；⑵　使用工程塑料机箱，结识耐用，有效保障测试人员及系统；⑶　仪器具有量程自动切换功能，保证测试精度；⑷　采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；⑸ 测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。⑹采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。⑺采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。⑻次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。⑼作时间可以长达24小时（长）。⑽附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。⑾仪器体积小，重量轻。⑿极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳⒀能存储480组测量数据，断电后能保持十年⒁ 中文界面大屏幕显示，带有RS-232通讯接口

<泉州>天正华意电气设备有限公司 二次压降测量仪厂家直供

泉州二次压降负载测试仪状态图标指示下图界面中上部共有两种状态图标，分别表示SD卡状态，以及电池电量状态。时间指示：图2中界面右上部为时间显示区域，表示当前的时间。功能键提示图2界面的底部是功能键提示区域，指示代表F1，F2，F3，F4这四个按键的功能，如果某个按键对应的区域为空，则表示，该按键在本界面不起作用。如本界面下，F1键表示返回主界面，F2键表示页面停止刷新，F3键表示当前处在基波幅值测量状态，F4键表示进入矢量图界面。显示操作区域上图界面的中部为显示操作区域，在该区域显示测量结果，更改参数设置等操作。状态图标说明SD卡状态说明：表示未检测到SD卡，表示检测到SD卡。 电池电量状态说明：，，，，分别表示电池电量由低到高。如果当前处在充电状态，则快速依次显示，，，。7、按键使用说明仪表共有11个按键，分别为F1，F2，F3，F4四个功能键， MENU键，ENTER键和↑，↓，←，→四个方向键，键电源开关键。下面分别说明：F1，F2，F3，F4功能键：四个功能键的定义在每个界面下可能不一样，具体的定义在液晶屏对应的区域有文字提示。MENU键：该键的功能是仪表返回“主菜单”界面。不论当前仪表处于何种状态，触发该键后仪表均会进入“主菜单”界面。用户可在该界面下重新选择需要的功能进行操作。ENTER键：该键的功能为确认输入或确认选项。该键的使用会在各功能使用说明中具体说明。↑，↓，←，→方向键：分别为上/下/左/右四个方向键，这些键用来改变选项，参数设置值和翻页等，这些键的使用请参考各功能使用说明中具体说明。键电源开关键：该键为仪表电源控制键。在关机状态下，用户长按大约3秒钟，仪表会上电开机。在开机状态下，用户长按该键大约3秒钟，仪表会断电关机。

<泉州>天正华意电气设备有限公司 二次压降测量仪厂家直供

泉州二次压降负载测试仪如设置基准量角度为330°，则在向量图显示时会将基准量的角度调整显示为330°其余各量会根据同基准量之间的相位角进行相应的调整，保证各输入量之间的相位关系。增加此功能是为方便电能计量使用部门在三相三线制时的测量。根据相电压与线电压之间的关系，如假定UA 为0°，则UAB 应为330°。假设UA ＝ 200.0 ∠0°，UB ＝ 210.0 ∠240°，UC＝ 160.0 ∠120°，IA ＝ 5.0 ∠30°，IB ＝ 8.0 ∠270°，IC ＝ 6.0 ∠150°:角度正方向为:逆时针零序位置为:三点，基准量角度为:0°时，矢量图如下图所示:角度正方向为:顺时针零序位置为:三点，基准量角度为:0°时，矢量图如下图所示:角度正方向为:逆时针零序位置为:三点，基准量角度为:330°时，矢量图如下图所示:角度正方向为:逆时针零序位置为:十二点，基准量角度为:0°时，矢量图如下图所示: 角度正方向为:顺时针零序位置为:十二点，基准量角度为:0°时，矢量图如下图所示:十一、单路测量1、功能说明单路测量界面用大字体显示单路的电压，电流，相位，功率因数，功率，频率参数。大字体显示更清晰简洁，不同于三相伏安界面，本界面下的可以测量UAUBUC任一相的频率。界面如下图所示。2、操作说明数据保持功能保持功能使屏幕上的参数测量值，保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到矢量图界面按下F1键，仪表跳转到矢量图界面。切换通道按下F3键，实现A相/B相/C相 通道的切换。

<泉州>天正华意电气设备有限公司 二次压降测量仪厂家直供
<泉州>天正华意电气设备有限公司 二次压降测量仪厂家直供

泉州二次压降负载测试仪在参数设置界面按下F1进入“压降测试”界面，假设主界面上时选择了“压降测试(PT端)”，则如下图所示：压降测试界面操作：按下F1键，进行通讯测试该功能用来测试本机与从机之间，本机与中继器（可选）之间的无线通讯信号质量。测试结果以图标的方式显示在标题栏。其中左边的天线图标代表本机与从机之间的无线通讯信号质量，右边的天线图标代表本机与中继器之间的无线通讯信号质量。图标表示信号质量优，图标表示信号质量良，图标，表示信号质量不达标。只有通讯信号质量优，或者通讯信号质量良的情况下，测试才能顺利完成。如果信号质量不达标则需要调整天线位置或者更换天线。按下F1键，开始通讯测试。仪器首先测试本机与中继器之间的无线信号质量，然后再测试本机与从机之间的无线信号质量，只要有一个信号质量是优或者良，试验就能顺利的进行。标题栏绿灯闪烁则代表本机无线发送数据，如图标所示。红灯闪烁则代表本机收到无线数据，如图标所示。显示灰色的灯，则表示当前没有无线数据的收发。如图标所示。按下F2键，进行压降测试压降测试前，必须先做或者已经完成通讯测试，否则界面提醒“请先按F1键，进行信号质量测试”压降测试需要20个步骤才能完成，测试时，界面右下角有一个计数器，显示当前的测试的步骤数。

<泉州>天正华意电气设备有限公司 二次压降测量仪厂家直供 <泉州>天正华意电气设备有限公司

泉州二次压降负载测试仪多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。一、功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。

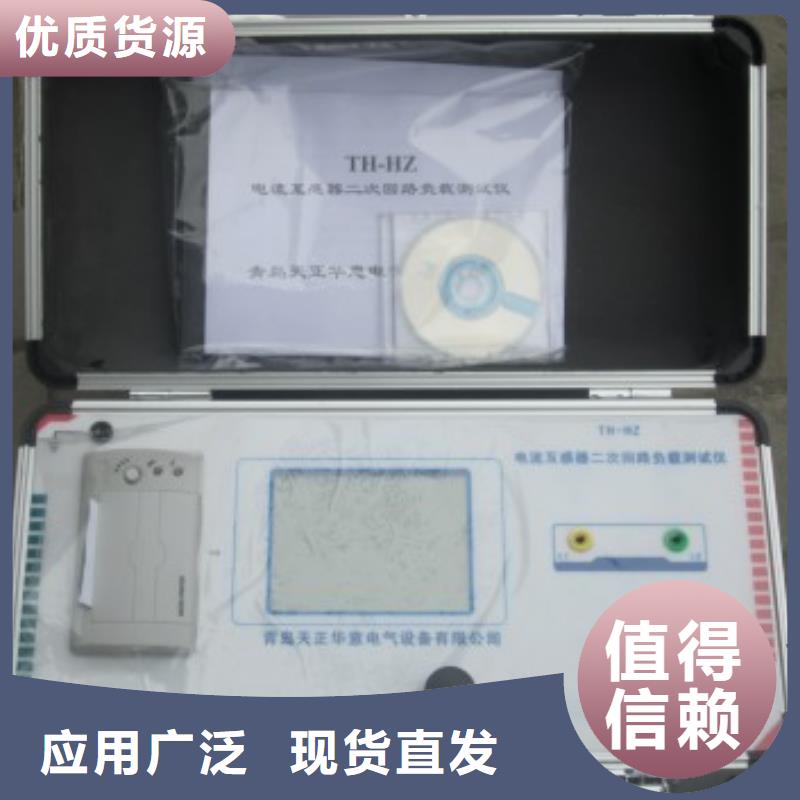

泉州二次压降负载测试仪主要由厂家设置一些初试出厂数据。第五章CT负荷测试说明5. 1接线图单相CT负荷测试接线图5. 2具体操作说明按接线图接线后，打开仪器仪器，显示主菜单按“确定”键进入主界面如图，按“上下”“确定”键选择到“CT负荷”如图输入各项参数（方法是按“上下”键移动到需要修改的地方，按“确定”键，然后按数字键输入即可）移动“上下”键到“开始测量”按“确定”键进入测量界面，如图如果需要存储，长按数字键“2”后，按“确定”键即可。—I：CT二次电流—R：CT二次负荷中的电阻分量—X：CT二次负荷中的电抗分量—COSφ：根据RX算出的功率因数—U：—Z：U/I —Sn：U＊I—φ：根据R X算出二次负荷电流电压之间的角度第六章 PT负荷测试说明6. 1接线图单相PT负荷测试接线图6. 2具体操作说明按接线图接线后，打开仪器，仪器显示主菜单图按“确定”键进入主界面如图按“上下”“确定”键选择到“PT负荷”如图，输入各项参数（方法是按“上下”键移动到需要修改的地方，按“确定”键，然后按数字键输入即可）移动“上下”键到“开始测量”按“确定”键进入测量界面，如图如需要存储，长按数字键“2”后，按“确定”键即可。—U：PT二次电压；—G：PT二次负荷中的电导分量；—B：PT二次负荷中的电纳分量；—φ：根据GB算出的角度；—I：－Y:I/U—Sn：U＊I第七章 检定方法7. 1CT负荷检定接线图检定时可以使用互感器整检台，选择阻抗测量回路即可，只需要TO TX短接后穿过钳表。KD接电压输入（使用PT侧黄色和黑色两根7. 2PT负荷检定接线图检定时可以使用互感器整检台，选择导纳测量回路即可。只需要KD短接后穿过钳表。AX接电压输入（使用PT侧黄色和黑色两根线）。
